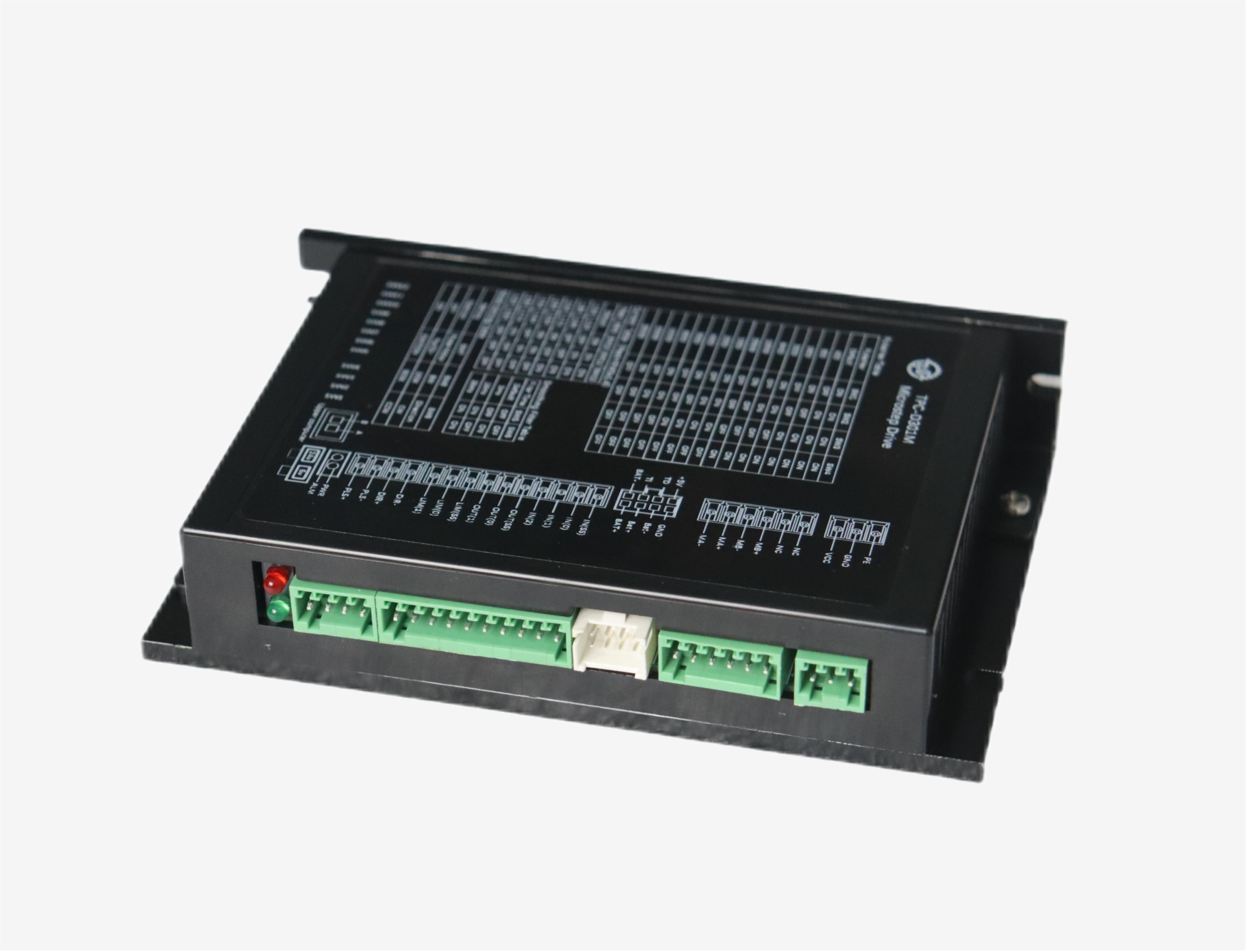

产品详情
本产品采用独特的驱动控制算法，可实现电机短距离快速精准定位。
其独特的微步驱动和数字滤波技术可实现超低速平稳运行，用户可以设置常用的8 种电流以及 16 种细分，能够满足大多数场合的应用需要。
命名规则
TPC | - | * | D | 30 | 1 | M |
① | ② | ③ | ④ | ⑤ | ⑥ |
②：5：5相；2：2相
③：D：直流；A：交流
④：最大运行电流代码（10：1.0A；29：2.9A；40：4.0A)
⑤：编码器分辨率(1：17位单圈；3：23位单圈)
⑥：通讯协议（M：Modbus）
规格参数
电气指标
参数 | TPC-D301M | |||
最小值 | 典型值 | 最大值 | 单位 | |
输出电流 | 1 | - | 3 | A |
输入电压 | 24 | 24 | 48 | Vdc |
逻辑输入电流 | 7 | 10 | 20 | mA |
脉冲频率 | 0 | - | 500 | kHz |
逻辑输出电流 | - | - | 100 | mA |
逻辑输出电压 | - | - | 24 | V |
使用环境及参数
冷却方式 | 自然冷却或外加散热器 | |
使用环境 | 使用场合 | 尽量避免粉尘、油雾、腐蚀性气体 |
温度 | 0-50℃ | |
湿度 | 40-90%RH | |
保存温度 | -20℃~65℃ | |
重量 | 200g | |

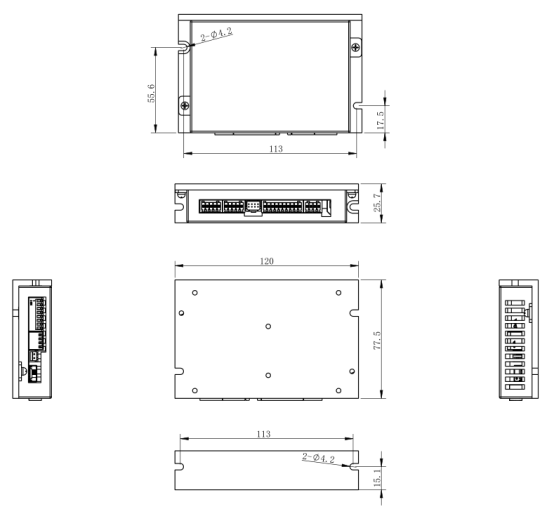

安装尺寸
